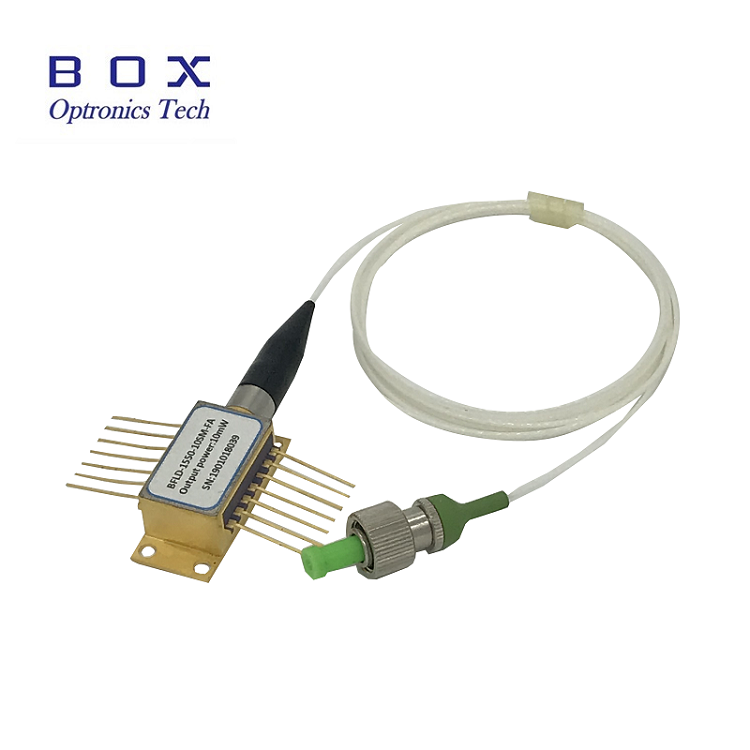

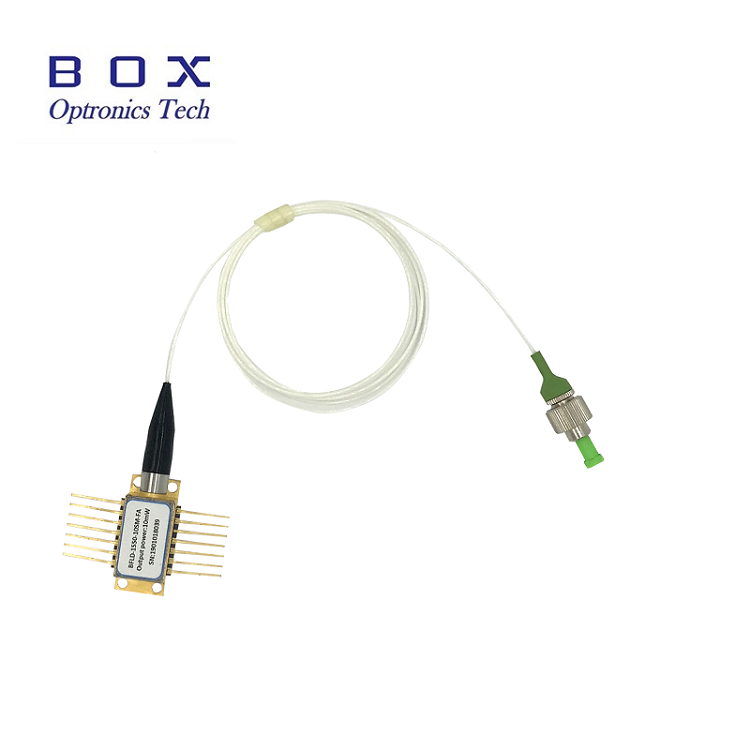

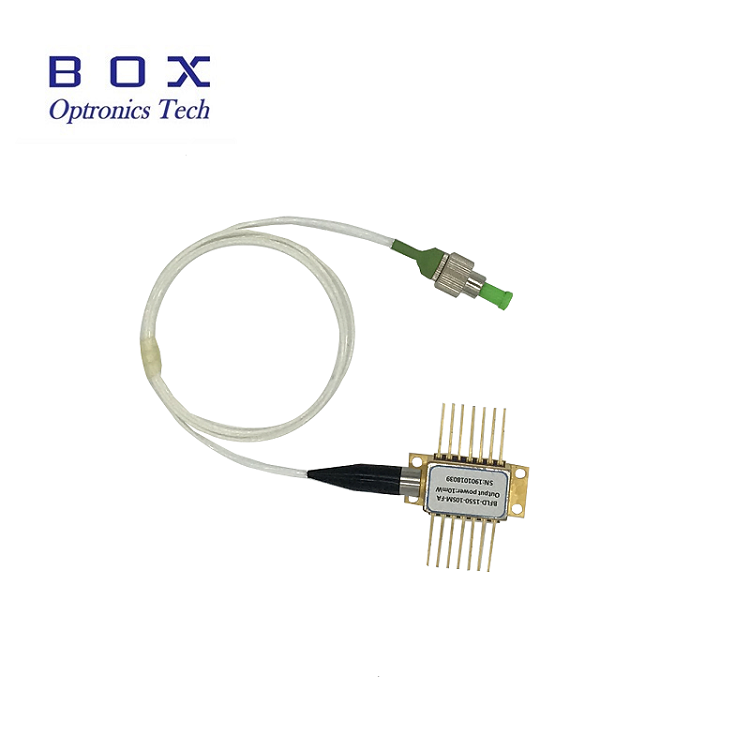

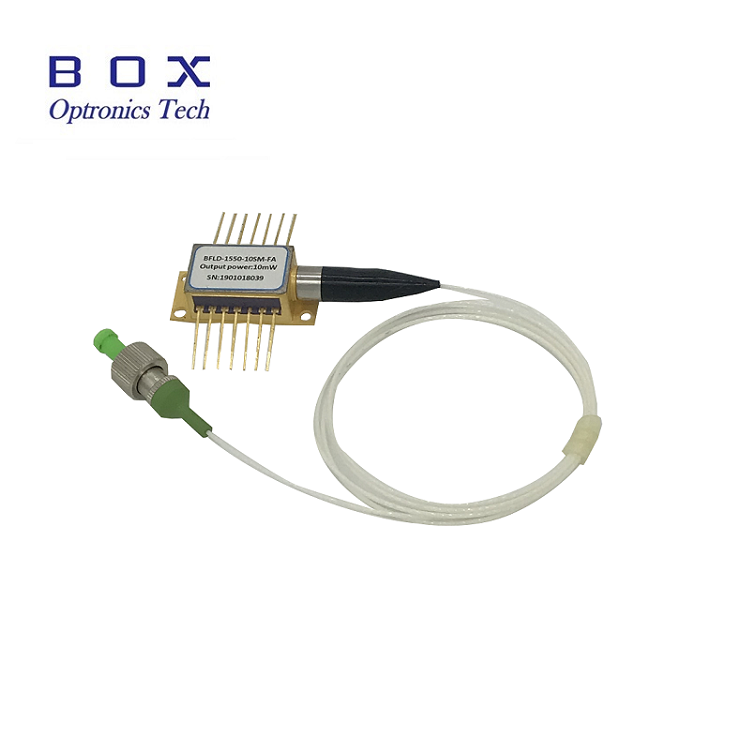

1030nm 200mW 100KHz DFB пеперутка ласерска диода

1030nm 200mW 100KHz DFB пеперутка ласерска диода е ласерска диода со висока моќност и тесна линија со DFB пакет со пеперутка, Широко се користи како извори на семе за ласери со влакна или за прецизни спектрални мерења.

Испрати барање

Опис на производот

1.Резиме:

1030nm 200mW 100KHz DFB ласерска диода пеперутка е ласерска диода со висока моќност и тесна линија со DFB пакет со пеперутка, Широко се користи како извори на семе за ласери со влакна или за прецизни спектрални мерења.

2. Карактеристики:

• 200mW Висока излезна моќност;

• тесна ширина на линија под 100 kHz;

• ПМ влакно над 18 dB Висок PER;

• 14 PIN пакет Пеперутка;

• Внатрешна термоелектрична топлинска пумпа и фотодиода на монитор;

• Висока доверливост на терен докажана.

Доверливост:Telcordia GR-468. RoHS

3. Апликации:

• Извор на семе за ласери;

• Спектроскопија;

• Оптичко сензор.

4. Апсолутни максимални оценки

Параметар	Симбол	мин.	Макс.	Единица
LD Обратна струја	IR	-	2	V
LD Напредна струја	АКО	-	500	mA
MPD Обратен напон	VMPD	-	20	V
Термоелектричен напон на ладилникот	VTEC	-	4.8	V
Термоелектрична струја на ладилникот	ITEC	-	2.5	A
Температура на работната кутија	ТЦ	-45	70	℃
Температура на складирање	TSTG	-40	85	℃
Влажност на складирање	-	5	85	%RH
Електро статичко празнење (ESD)	VESD	-	500	V
Температура на лемење на олово	СТЕМП	-	260	℃
Време на лемење на олово	ВРЕМЕ		10	сек

5. Електро-оптички карактеристики (25℃ ласерска температура):

Параметар	Симбол	Состојба	мин.	Тип.	Макс.	Единица
Централна бранова должина	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Оптичка излезна моќност	ПО	TL=25℃	-	200	-	mW
Струја на прагот	ITH	TL=25℃	-	45	70	mA
Работен напон	VOP	POP= 200mW(CW)	-	-	2.5	V
Работна струја	Иоп	POP= 200mW(CW)	-	300	500	mA
Ширина на линијата	Δλ	-	-	30	100	KHz
Сооднос на потиснување на страничниот режим	SMSR	-	-	40	-	dB
Сооднос на изумирање на поларизација	ЕР	-	18	-	-	dB
Темп. коефициент на бранова должина	Δλ/ΔT	-	-	0.08	-	nm/℃
Одговорност на MPD	ИМОН/ПОП	@-5V пристрасен напон	1	-	30	μA/mW
Отпорност на термистор	RTH	-	9.5	10	10.5	KΩ

6. Спецификации за оптички влакна:

Параметри	Опис
Тип на влакна	PM980
Тип на пигтал	900μm лабава цевка
Должина на пигтал	1,2±0,1м
Тип на конектор	FC/APC

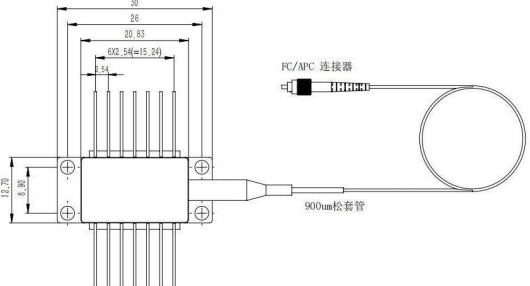

7. Цртеж на пакет и дефиниција за PIN-OUT (Единица:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

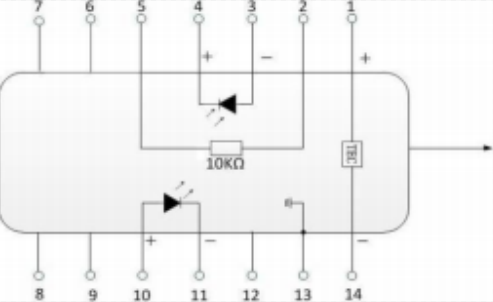

Тип 2

ПИН	Опис	ПИН	Опис
1	TEC(+)	14	TEC(-)
2	Термистор	13	Приземјување на случајот
3	Анода на PD монитор (-)	12	NC
4	PD монитор катода (+)	11	Ласерска катода (-)
5	Термистор	10	Ласерска анодна (+)
6	NC	9	NC
7	NC	8	NC
