1064nm 200mW DFB пеперутка ласерска диода

1064nm 200mW DFB Butterfly Laser Diode е ласер со тесна ширина со широчина на линија од 100 kHz и излезна моќност до 200 mW, што е широко користен во изворите на семиња на ласерски влакна и лидар.

Испрати барање

Опис на производот

1064nm 200mW DFB Butterfly Laser Diode е ласер со тесна ширина со широчина на линија од 100 kHz и излезна моќност до 200 mW, што е широко користен во извори на семиња на ласерски влакна и лидар.

Карактеристики на ласерска диода со пеперутка од 1064 nm 200 mW DFB

200mW Висока излезна моќност;

Теренски докажана висока доверливост;

Hi1060 SM или PM980-HP фибер пигтаил;

Пакет Пеперутка со 14 PIN;

Внатрешна термоелектрична топлинска пумпа и монитор фотодиода;

Доверливост:Telcordia GR-468. RoHS

1064nm 200mW DFB пеперутка ласерска диода Апликации:

Извор на семе за ласери;

Спектроскопија;

Оптичко сензор.

Апсолутни максимални оценки

Параметар	Симбол	мин.	Макс.	Единица
Максимален работен напон	V	-	2.5	V
Максимална работна струја	I	-	500	mA
MPD Обратен напон	VMPD	-	20	V
Термоелектричен напон на ладилникот	VTEC	-	4.8	V
Термоелектрична струја на ладилникот	ITEC	-	1.8	A
Температура на работната кутија	ТЦ	-20	60	℃
Температура на складирање	TSTG	-40	85	℃
Влажност на складирање	-	5	85	%RH
Електро статичко празнење (ESD)	VESD	-	500	V
Температура на лемење на олово	СТЕМП	-	260	℃
Време на лемење на олово	ВРЕМЕ		10	сек

Електро-оптички карактеристики (25℃ ласерска температура):

Параметар	Симбол	Состојба	мин.	Тип.	Макс.	Единица
Централна бранова должина	λc	TL=15~35℃ CW	1062	1064	1066	nm
Оптичка излезна моќност	ПО	TL=25℃	-	200	-	mW
Струја на прагот	ITH	TL=25℃	-	45	70	mA
Работен напон	VOP	IOP= 200mA(CW)	-	-	2.5	V
Работна струја	Иоп	IOP= 200mA(CW)	-	300	500	mA
-3dB Спектрална ширина	Δλ	-	-	0.03	-	nm

Сооднос на потиснување на страничниот режим	SMSR	-	-	40	-	dB
Сооднос на изумирање на поларизација	ЕР	-	18	-	-	dB
Темп. коефициент на бранова должина	Δλ/ΔT	-	-	0.08	-	nm/℃
Одговорност на MPD	ИМОН/ПОП	@-5V пристрасен напон	1	-	30	μA/mW
Отпорност на термистор	RTH	-	9.5	10	10.5	KΩ

Спецификации за оптички влакна:

Параметри	Опис
Тип на влакна	Hi1060 или PM980
Тип на пигтал	900μm лабава цевка
Должина на пигтал	1,0±0,1м
Тип на конектор	FC/APC

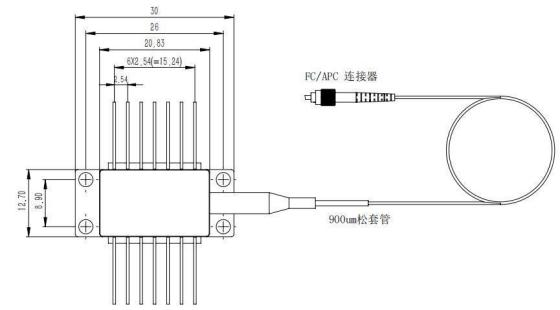

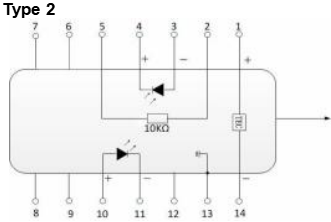

Цртеж на пакет и дефиниција PIN-OUT (Единица:mm):

ПИН	Опис	ПИН	Опис
1	TEC(+)	14	TEC(-)
2	Термистор	13	Приземјување на случајот
3	Анода на PD монитор (-)	12	NC
4	PD монитор катода (+)	11	Ласерска катода (-)
5	Термистор	10	Ласерска анодна (+)
6	NC	9	NC
7	NC	8	NC

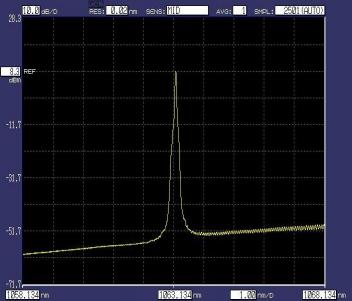

Типичен оптички спектар

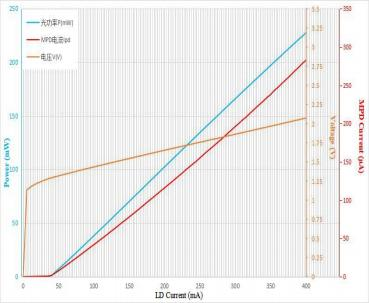

Спектар (Pop=200mW,25℃) Криви на светлина-струја-напон (25℃)

Информации за нарачка:

BFLD	-XXXX	-Х	XX	- XX	X
Ласерски тип	Бранова должина	Излезна моќност	Тип на влакна	Конектор	PIN-OUT
ДФБ	1064: 1064 nm	2H: 200mW	СМ: Hi1060PM: PM980	ФА: FC/APCOther	NULL: Приспособен тип 2 со 14 PIN (10 PIN)

На пр.: BFLD-1060-2HSM-FA (Информации за нарачката: 1064nm DFB Butterfly ласерска диода со излезна моќност од 200 mW и SM Hi1060 влакна со FC/APC конектор, PIN-OUT е тип 2).
