Ласерот за пумпа 980nm користи рамна конструкција со чип на под -носач. Чипот со висока моќност е херметички запечатен во пакет без пеперутка без епоксид и без флукс и е опремена со термистор, термоелектричен ладилник и мониторна диода. Ласерот со пумпа 980nm користи стабилизација на FBG за да ја „заклучи“ брановата должина на емисијата. Обезбедува спектар на тесен опсег без бучава, дури и под промени во температурата, струјата на погонот и оптичките повратни информации. Тоа е извор на светлина за засилувач на влакна што се користи во мрежите за оптички комуникации. Главните видови на засилувачи на оптички влакна се EDFA и FRA.

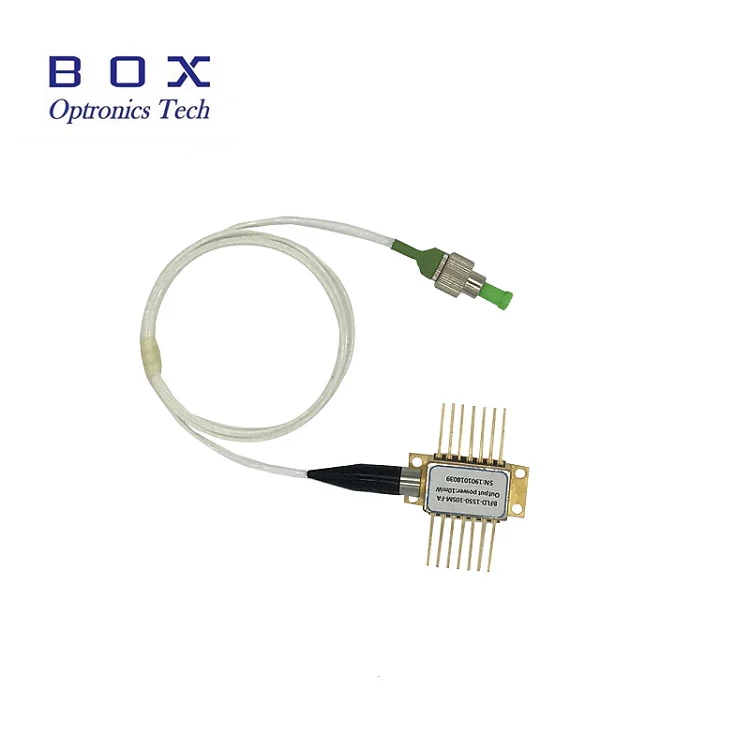

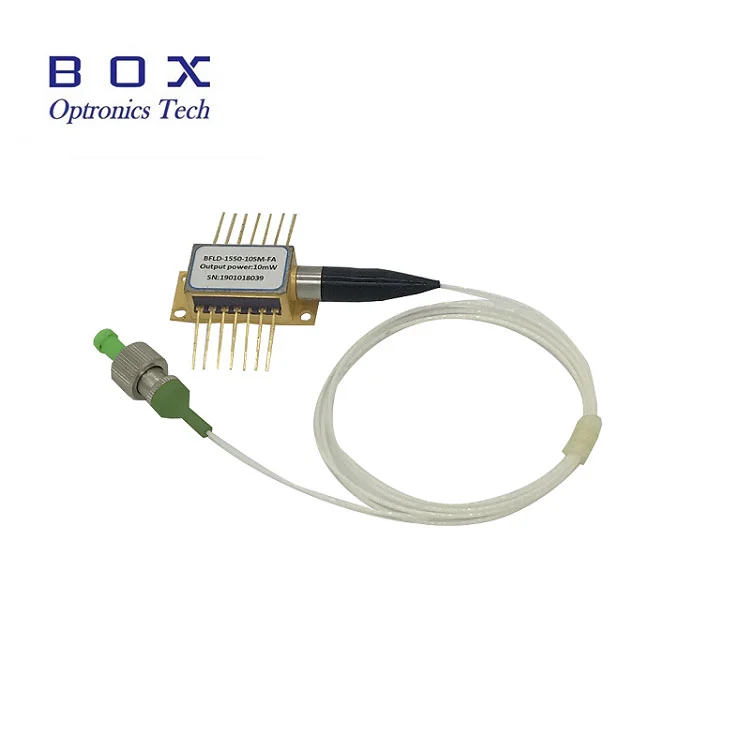

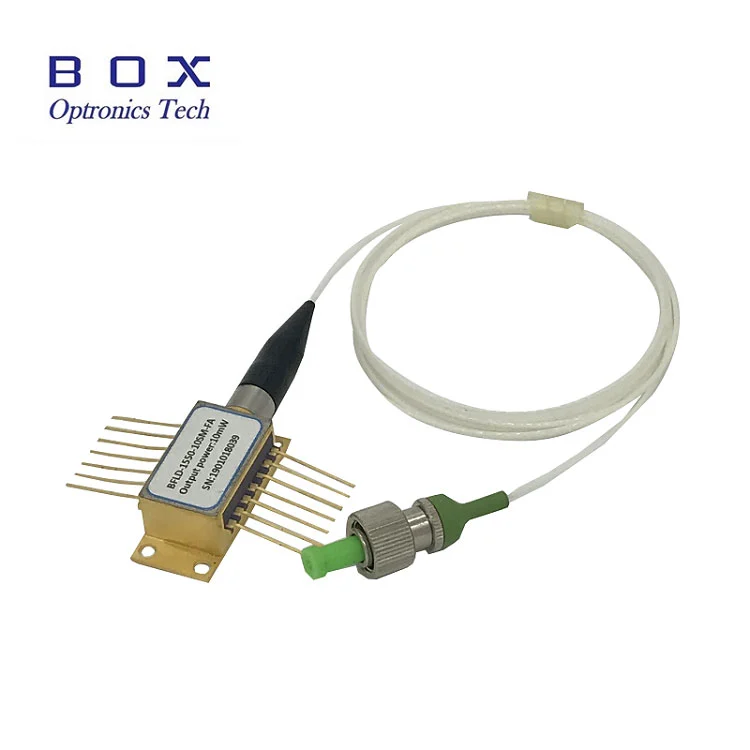

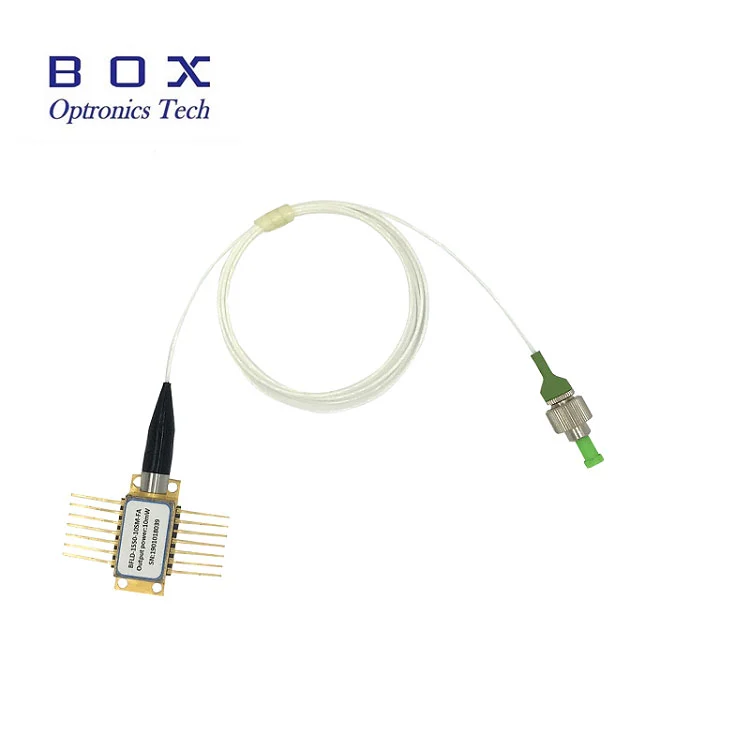

Решетката на ласерската диода на 976NM 700MW се наоѓа во пигталот HI1060 со влакна за да се стабилизира брановата должина. Оваа ласерска диода од 14pin BTF е достапна со бесплатна моќност на Kink до 700MW. Максималната струја на LD напред е <1200MA. Неговата пигтаил може со лабава цевка од 900um или само голи влакна се достапни.
● Оперативна моќ без треска до 700MW;
● Пакет без епоксид и без флукс пакет со пеперутка со 14 пини со СМ влакна;
Стабилизација на стабилизација на решетки со влакна од Bragg;
Достапно е избор на бранова должина;
● Интегриран термоелектричен ладилник, термистор и монитор диода.
● Густа поделба на брановата должина на поделба (DWDM) засилувачи на влакна на Ербиум допирани влакна (EDFA);
● Намалени архитектури за броење на пумпата ЕДФА;
● Долготрајни кабелски телевизори (CATV) стебла и дистрибуција на броење на многу високи јазли.
| Параметар | Симбол | Мин. | Типи. | Макс. | Единица | Белешки |
| Струја на прагот на ЛД | Тоа | - | 60 | 100 | Ма | CW |
| Излезна моќност | Пф | - | - | 700 | MW | Ако (БОЛ) <1000ma |
| Струја на ЛД напред | Ако | - | 1100 | 1200 | Ма | PF = номинална моќност |
| Бесплатна моќност | Pkink | 450 | - | - | MW | > = 1,2*Оценета моќност |
| Слободна струја | Икинк | > = 1,2*ако (БОЛ) | Ма | [1] | ||
| LD напред напон | Vf | - | - | 2.5 | V | PF = номинална моќност |
| Централна бранова должина | LC | 973 | 974 | 975 | nm | Врвот, PF = номинална моќност |
| LC | 975 | 976 | 977 | |||
| Вртење на врвна бранова должина | △ λp/△ Тамб | - | - | 0.02 | nm/ | Т: Temp FBG. |
| Ширина на спектарот | △ λ | - | - | 1 | nm | Rms@-13db |
| Стабилност на спектарот | -0.5 | - | 0.5 | nm | PF = номинална моќност, t = 60 -ти | |
| Следете ја одговорноста | Вакцинација | - | 8 | 20 | беше / MW | VPD = 5V, PF = номинална моќност |
| Следете ја стабилноста на одговорноста | - | - | 20% | - | @All Оперативна температура | |
| Следете ја темната струја | ID | - | - | 50 | НА | VPD = 5V |
| Текст на TEC | Itec | - | - | 2 | A | Tcase = 75 |
| TEC напон | VTEC | - | - | 3.5 | V | Tcase = 75 |
| TEC модулна потрошувачка на енергија | P | - | - | 5 | W | Tcase = 75 |
| Стабилност на електрична енергија> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
ДБ | Врв до врв, t = 60-ти, DC до 50kHz земање примероци, TC = 25 ℃ |
| Грешка за следење | На | -0.5 | - | 0.5 | ДБ | TC = -5 ~ 75 ℃, се однесуваше на [2] |
| Отпорност на термисторот | Rth | 9.5 | 10 | 10.5 | Ком | TSTG = 25 ℃ |
| Постојана термистор Б. | Бт | - | 3900 | - | k | TSTG = 25 ℃ |
Сите производи се тестирани пред испорака;
Сите производи имаат гаранција од 1-3 години. (Откако периодот за гаранција за квалитет започна да наплаќа соодветна услуга за одржување.)
Ние ја цениме вашата деловна активност и нудиме инстант 7 дена политика за враќање. (7 дена по приемот на предметите);
Ако предметите што ги купувате од нашата продавница не се со усовршен квалитет, тоа е дека тие не работат електронски на спецификациите на производителите, едноставно вратете ги кај нас за замена или поврат;
Ако предметите се неисправни, ве молиме известете нè во рок од 3 дена од испораката;
Сите предмети мора да бидат вратени во нивната оригинална состојба за да се квалификуваат за поврат или замена;
Купувачот е одговорен за сите направени трошоци за испорака.
П: Кој тип на конектор можам да изберам?
О: ФК/ АПЦ; SC/ APC; без конектор ...
П: Дали е достапна лабава цевка?
О: Оптрониката на кутијата може да обезбеди лабава цевка 900UM за да го заштити пигтаилното влакно.
