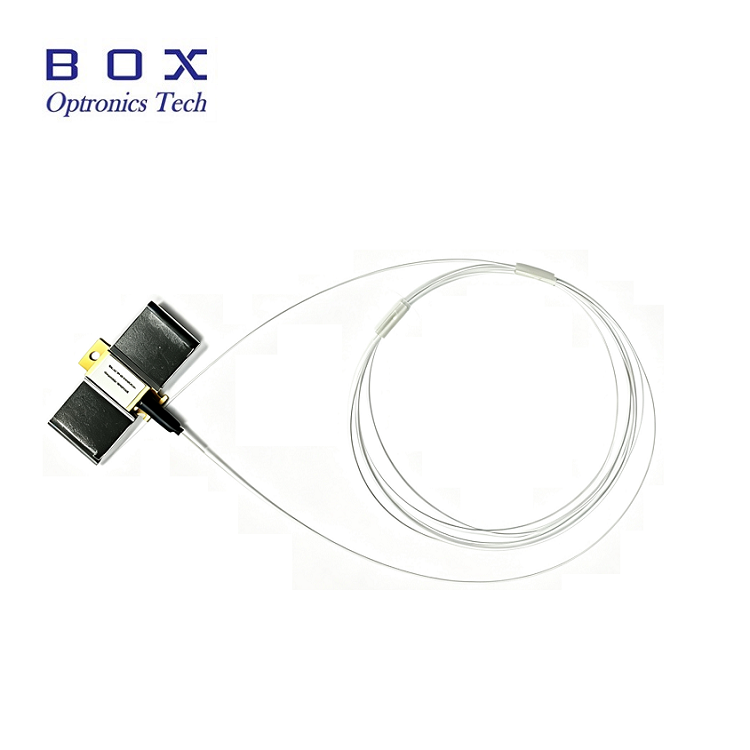

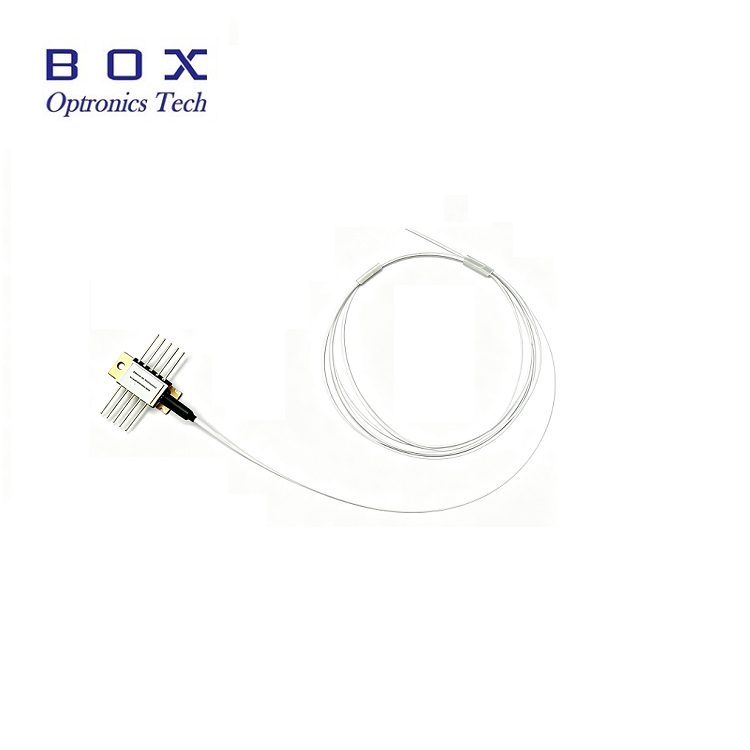

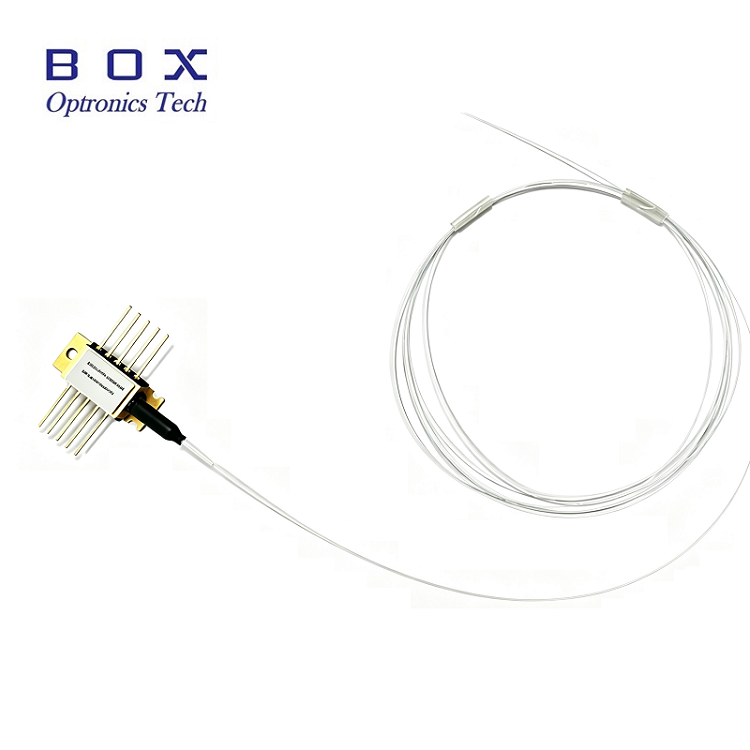

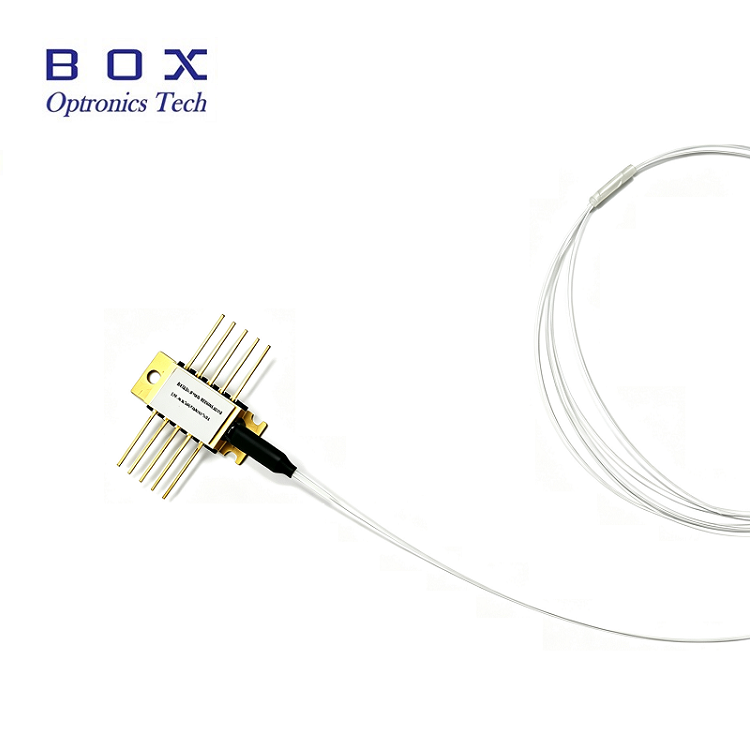

Модул за ласерски диоди со мини пумпа со ладење со пеперутка од 980 nm

Откријте ги неспоредливите перформанси на модулот за ласерски диоди со мини пумпи од 980 nm на Box Optronics, ладен со пеперутка – вашето крајно решение за пумпање со висока моќност, стабилно на бранова должина во DWDM EDFA и CATV системи за долги релации. Дизајниран со напредна стабилизација на FBG, овој херметички затворен модул ја блокира емисијата прецизно на 974 nm или 976 nm, обезбедувајќи излез без превиткување до 600 mW дури и при различна температура и погонска струја. Неговиот интегриран TEC, термистор и монитор диода обезбедуваат исклучителна грешка при следењето и стабилност на напојувањето, додека пакувањето пеперутка со 10 пинови без епоксидна смола со SM/PM влакна гарантира сигурна работа без бучава. Дизајниран за системски интегратори и мрежни инженери кои бараат бескомпромисна контрола на спектарот и највисоки достапни моќи, овој модул го намалува бројот на пумпите, ја намалува сложеноста на ладењето и го продолжува животниот век на засилувачот. Trust Box Optronics за усогласеност со Telcordia GR-468 и приспособен избор на бранова должина – затоа што секој миливат е важен во вашите оптички мрежи од следната генерација. Нарачајте сега за да ја подигнете вашата инфраструктура со докажана технологија за пумпање подготвена за терен, која обезбедува постојани перформанси од -20°C до 75°C.

Испрати барање

Опис на производот

1. Опис на производот:

Модулот за ласерски диоди со мини пумпа со ладење со пеперутка од 980 nm е херметички затворен во 10-пински пакет со пеперутка без епоксидна и флукс и вграден термистор, термоелектричен ладилник и монитор диода.

Модулот за ласерски диоди со мини пумпа со 10 пински 980 nm користи стабилизација на FBG за да ја „заклучи“ брановата должина на емисијата. Тој обезбедува тесен опсег без бучава, дури и при промени во температурата, струјата на возењето и оптичките повратни информации. Изборот на бранова должина е достапен за апликации кои бараат највисоки перформанси во контрола на спектарот со највисоки достапни моќи. Овој модул е во согласност со барањето Telcord ia GR-468-CORE.

2. Карактеристики на производот:

Работна моќност без превиткување 400mW или 600mW;

10-PIN пакет пеперутка со SM Hi1060 или PM980 влакна;

Стабилизација на решетки со влакна Браг, достапен избор на бранова должина;

Интегриран термоелектричен ладилник, термистор и монитор диода.

3. Апликации:

Засилувачи со мултиплексирање со поделба на густа бранова должина (DWDM) ербиумски допирани влакна (EDFA);

Намален број на пумпи EDFA архитектури;

Кабловска телевизија за многу долги растојанија (CATV) и дистрибуција на многу голем број јазли.

4. Апсолутни максимални оценки:

Параметар	Симбол	мин.	Тип.	Макс.	Единица	Белешки
Температура на работната кутија	TCASE	-20	-	75	℃	-
Температура на складирање	TSTG	-40	-	85	℃	2000 часа
LD Напредна струја	АКО	-	-	1100	mA	-
LD Обратна струја	IR	-	-	10	uA	-
LD Обратен напон	VR	-	-	2	V	-
PD Напредна струја	ИПД	-	-	-10	mA	-
PD Обратен напон	VPD	-	-	20	V	-
Тековна TEC	ITEC	-	-	2	A	-
ТЕЦ Напон	VTEC	-	-	3.0	V	-
Радиус на свиткување на влакна	-	30	-	-	мм	-
Релативна влажност	RH	0	-	95%	-	Некондензирање
Време на лемење на олово	-	-	-	10	Второ	260 ℃
Аксијална сила на влечење на влакна	-	-	-	5	N	-
Сила на влечење на страничните влакна	-	-	-	2.5	N	-

5. Електро-оптички карактеристики (25℃ ласерска температура):

Параметри	Симбол	мин.	Тип.	Макс.	Единица	Белешки
LD Праг струја	ITH		90	110	mA	CW
Излезна моќност	ПФ		400		mW	Ако (BOL)<900mA
Излезна моќност	ПФ		600		mW	Ако (BOL) <1000 mA
LD Напредна струја	АКО			1200	mA	PF=Оценета моќност
Моќ без свиткување	ПКИНК	700			mW	>= 1,2*номинална моќност
Слободна струја	ИКИНК	>= 1,2*Ако (BOL)			mA	[1]
LD Напреден напон	ВФ			2.5	V	PF=Оценета моќност
Централна бранова должина	λC	973	974	975	nm	Врв, PF=Оценета моќност
Централна бранова должина	λC	975	976	977	nm	Врв, PF=Оценета моќност
Врвно вртење со бранова должина	△λp/△Tamb			0.02	nm/℃	Т: Температура на FBG.
Ширина на спектарот	△λ			2	nm	RMS@-13dB
Стабилност на спектарот		-0,5		0.5	nm	PF=Оценета моќност,t=60s
Следете ја одговорноста	IM/PF		1	20	uA/mW	VPD=5V,PF=номинална моќност
Следете ја стабилноста на одговорност				20%		@All оперативна температура
Следете ја темната струја	ИД			50	nA	VPD=5V
Тековна TEC	ITEC			1.5	A	TCASE=75℃
ТЕЦ Напон	VTEC			3.0	V	TCASE=75℃
TEC Модуална потрошувачка на енергија	P			5	W	TCASE=75℃
Стабилност на моќност >20mW 10-20mW3,5-10mW				0.20.51	dB	Од врв до врв, t=60s, земање примероци од DC до 50 kHz, TC=25℃
Грешка при следење	ТЕ	-0,5		0.5	dB	TC=-5~75℃, наведено во [2]
Отпорност на термистор	RTH	9.5	10	10.5	Ком	TSTG=25℃
Константа на термистор Б	БТХ		3900		k	TSTG=25℃

Забелешки:

[1] Струјата на свртување е дефинирана како струја која отстапување на светлината наспроти струјата (dL/dI) од линеарното вклопување е над +/-50%, Pkink>= 1,2*номинална моќност,Ikink>=If(BOL)*1,2

[2] Грешката во следењето е дефинирана на дадена температура на случајот, тоа е промена на моќноста на влакната, при постојана струја на мониторот, во однос на вредноста измерена во случајот 25℃

6. Спецификации за оптички влакна:

Параметри	Опис
Тип на влакна	Hi1060 или PM980 влакна
Тип на пигтал	Голи влакна
Должина на пигтал	2,0±0,2м
Тип на конектор	Без

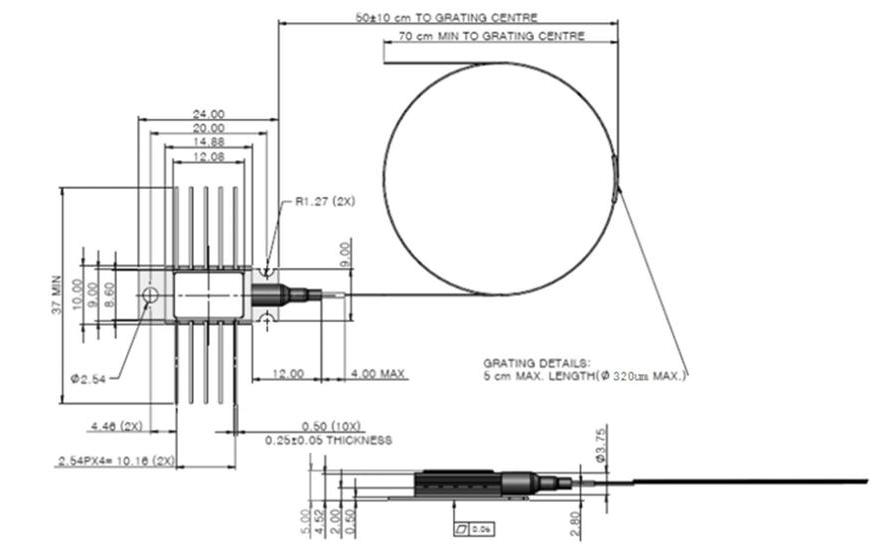

7. Цртеж на пакет и дефиниција за PIN-OUT (Единица:mm):

980nm 10pin mini butterfly cooled pump laser diode module

ПИН	Опис	ПИН	Опис
1	TEC(+)	10	TEC(-)
2	Термистор	9	Приземјување на случајот
3	PDA-нод	8	NC
4	PD катода	7	LD катода
5	Термистор	6	LD анодна

8. Информации за нарачка:

BFLD	-XXXF	- XX	XX	-Х	XX	X
Ласерски	Бранова должина	Излезна моќност	Тип на влакна	Пакет	Тип на конектор	Лабава цевка
PumpLaser	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	СМ: Единечен режимPM: Поларизација се одржува	-H: 10PINNull: 14PIN	FA: FC/APCSA: SC/APCN0: Null	Нулти: Голи влакна 1: Лабава цевка
