Браг решетки со влакна (FBG) се широко користени во различни апликации кои бараат висока точност и стабилност на бранова должина за полупроводнички ласерски диоди. FBGs нудат бројни предности, вклучувајќи висока термичка стабилност, леснотија на интеграција и силна разновидност, од кои сите се елаборирани во овој труд.
Ласерите со тесна ширина на линијата и стабилна бранова должина играат клучна улога во многу области како што се сензори, медицински третман, спектрална анализа, слики и телекомуникации. Иако ласерите со дистрибуиран рефлектор на Браг (DBR) и ласерите со дистрибуирана повратна информација (DFB) обезбедуваат одлични перформанси, нивните трошоци за производство се повисоки од оние на ласерските диоди Fabry-Pero (FP), бидејќи тие бараат индивидуално тестирање пред пакувањето.
Дополнително, во споредба со решетките за брановоди кои се користат во ласерите DFB и DBR, FBG обезбедуваат супериорна стабилност и точност на брановата должина. Волуменските Браг решетки (VBG) можат да послужат како алтернатива на FBG во одредени апликации, но сепак FBG имаат предности во термичка стабилност, едноставност на интеграција и разновидност.
Ласерите со полупроводничка пумпа со висока излезна моќност и стабилна бранова должина играат клучна улога во современите ласери со влакна, засилувачи на влакна и засилувачи со Раман влакна. Бидејќи медиумите со ласерско засилување се многу чувствителни на флуктуации во брановата должина на пумпата, ласерите со полупроводничка пумпа со бранова должина стабилизирани со FBG станаа главното решение на пазарот.

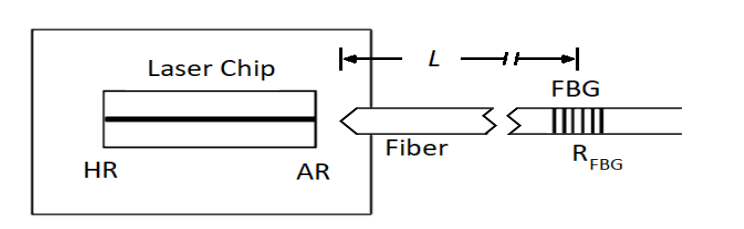

Слика 1 ја илустрира структурата на типичен FBG ласерски модул на пумпа заклучена со бранова должина. Во такви апликации, FBG е впишан на пигталското влакно на пумпниот ласер, обично позициониран на растојание од 50 cm до 2 m од ласерскиот чип.
Системот користи колимирани оптички компоненти или пигтили со влакна со леќи за ефикасно спојување на светлината емитирана од полупроводничкиот ласерски чип во единечниот пигтаил.
Решетката со влакна Браг воспоставува надворешен механизам за повратна информација, ефикасно стабилизирајќи ја брановата должина на ласерот во близина на централната бранова должина на FBG и стеснувајќи ја излезната спектрална ширина на ласерот. На овој начин, ласерскиот модул на пумпата постигнува и висока ефикасност на пумпата и одлична стабилност.
Слика 1. Модул за пумпа FBG
Изградбата на надворешен ласер со шуплина со помош на Fiber Bragg Grating (FBG) е исплатливо решение за подобрување на перформансите на евтините ласери. Како што е прикажано на слика 1, FBG е впишан во опашката на влакната, обично блиску до чипот што емитува, формирајќи надворешен ласер со шуплина.
Во споредба со конвенционалните ласерски диоди Fabry-Pero, ласерите за надворешна шуплина базирани на FBG не само што имаат потесна ширина на линијата, туку и покажуваат посилно потиснување на брановата должина предизвикана од варијациите во температурата или погонската струја - двата вообичаени фактори кои предизвикуваат поместувања на перформансите кај ласерските диоди.
За да се обезбеди ефикасно и сигурно заклучување или стабилизирање на брановата должина на ласерските диоди, производителите на ласери мора да изберат FBG кои ги исполнуваат основните спецификации за изведба.
Производителите на ласерски диоди, исто така, треба да изберат доверливи и технички зрели добавувачи на FBG кои можат да понудат широк избор на бранови должини и конфигурации, вклучително и тип на влакна, влакна за одржување на поларизација (PM) или влакна што не одржуваат поларизација, димензии и многу повеќе.
Со својата висока термичка стабилност, одлична компатибилност за интеграција, разноврсност во повеќе сценарија и способност за прецизна контрола на брановата должина, Fiber Bragg Grating (FBG) стана основна компонента за високопрецизно заклучување и стабилизација на бранова должина во различни полупроводнички ласерски апликации. Без разлика дали се работи за заклучување на бранова должина кај ласери со пумпа со висока моќност или за надградба на перформансите на евтините ласерски модули, FBG постигнува прецизно заклучување на брановата должина и стеснување на ширината на линијата со оптимизирање на механизмот за надворешни повратни информации, додека ефикасно се спротивставува на надворешните пречки како што се варијациите на температурата и струјата на возењето.
