Во областа на оптичката комуникација, незаменлива улога игра Variable Optical Attenuator (VOA). Како клучна компонента за регулирање на оптичката моќност, VOA не само што гарантира стабилен пренос на оптички сигнали, туку и ги подобрува севкупните перформанси на системот.
Променлив оптички атенуатор е пасивен оптички уред дизајниран да постигне контролирано слабеење на оптичката моќност. Прецизно ја прилагодува енергијата на оптичките сигнали за да ги исполни барањата на различните сценарија за примена. VOA главно се поделени во две категории: Механички променливи оптички придушувачи (MVOA) и Електрични променливи оптички придушувачи (EVOA). MVOA го реализираат слабеењето на оптичката моќност преку рачно прилагодување, додека EVOA ги менуваат нивоата на слабеење со примена на електрични сигнали за возење, со врвна прецизност и флексибилност на прилагодувањето.
Гласот на Америка прифаќа широк опсег на работни механизми, главно вклучувајќи механички, магнето-оптички, течни кристали, MEMS (микро-електро-механички систем), термо-оптички и акусто-оптички типови.
1. Механички тип: Оптичката моќност на патеката на светлината се прилагодува со поместување на компонентите што блокираат светлина, како што се листови или конуси. Овој дизајн се одликува со едноставна структура, но релативно мала точност и флексибилност на прилагодување.
2. Магнето-оптички тип: Слабеењето на светлосната енергија се реализира со искористување на промените во оптичките својства на супстанциите под магнетни полиња, имено ефектот на магнето-оптичка ротација. Овој тип обезбедува висока прецизност и стабилност, но доаѓа со повисока цена.
3. Тип на течни кристали: Врз основа на ефектот на двојно прекршување што произлегува од анизотропијата на индексот на рефракција на течните кристали, се применува надворешно електрично поле за да се преориентираат молекулите на течните кристали, со што се прилагодува пропустливоста на светлината. Гласовите на Америка со течни кристали имаат брза брзина на одговор и широк опсег на слабеење.
4. MEMS Тип: Микро-огледалата направени со микро-електро-механичка технологија се навалуваат преку електростатска сила за да се прилагоди рефлектираниот интензитет на светлина. MEMS VOA се карактеризираат со мала големина, мала тежина и високо ниво на интеграција.
5. Термо-оптички тип: Нивоата на слабеење се модулираат преку варијации во оптичките својства на материјалот (на пример, индекс на рефракција) под температурни полиња. Термо-оптичките гласови на Америка имаат едноставна структура и ниска цена, но сепак страдаат од бавна брзина на одговор.
6. Акусто-оптички тип: Ултразвучните бранови генерираат периодично напрегање во акусто-оптичките кристали, предизвикувајќи периодични флуктуации на индексот на прекршување за да се модулираат светлосните зраци. Акусто-оптичките VOA нудат брза брзина на подесување и одлична стабилност.
Гласовите на Америка се широко распространети во оптички комуникации, сензори за оптички влакна, оптички инструменти и други полиња.
1. Оптички комуникации: Балансирајте го интензитетот на оптичките сигнали низ различни канали за да се одржи постојан квалитет на сигналот; прилагодете ја моќноста на оптичкиот сигнал за да се прилагодите на различните растојанија на преносот и спецификациите на приемникот.
2. Сензор со оптички влакна: Симулирајте ги интензитетите на оптичкиот сигнал под различни услови на животната средина за да ги тестирате и потврдите перформансите и доверливоста на системот.
3. Оптички инструменти: Се применува на ласерски уреди, бројачи на фотони, спектрометри, оптички микроскопи и друга опрема за контрола на интензитетот и флуксот на оптичкиот сигнал за точни резултати од мерењето.

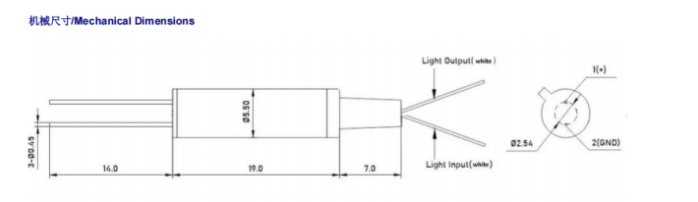

| Предмети | Параметри | Единица |
|---|---|---|
| Работен опсег на бранови должини | О бенд /Ц бенд/Л бенд/Цел бенд/други | nm |
| Тип на слабеење | Светло или темно | - |
| Опсег на слабеење | ≥15/20/30/40 | dB |
| Загуба на вметнување | ≤0,7 | dB |
| Резолуција на слабеење | Континуирано | dB |
| Повратна загуба | ≥45 | dB |
| Тип на влакна | SMF-28e | - |
| Време на одговор (10-90% оптичка моќност) | ≤5 | ms |
| Возен напон | 5/6,5 | V |
| Возење моќ | ≤5 | mW |
| Загуба зависна од поларизација | ≤0,2@ 10dB , ≤0,5 @<20dB att. | dB |
| Загуба зависна од бранова должина | ≤0,6@ 10dB, ≤1.0 @<20dB преку распон од 20nm | dB |
| Максимална оптичка моќност | ≤500 | mW |
| Работна температура | -0~+70 | °C |
| Температура на складирање | -40~+85 | °C |
| Тип на конектор | Прилагодено | - |
| Големина на пакувањето | Φ5,5xL19 | мм |

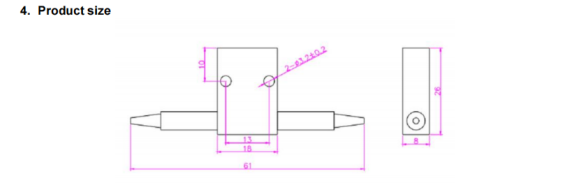

| Параметар | 1310 | 1550 | 1310/1550 | 850/1310 година |
|---|---|---|---|---|
| Тип (nm) | 1310 | 1550 | 1310/1550 | 850/1310 година |
| Бранова должина (nm) | 1310±50 | 1550±50 | 1260-1650 | 850/1310±40 |
| Опсег на слабеење (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Оригинална загуба (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Повратна загуба (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Тип на влакна | SMF-28e | SMF-28e | SMF-28e | 50/125 или 62,5/125 ММ |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Димензии (мм) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Работна температура (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Температура на складирање (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
