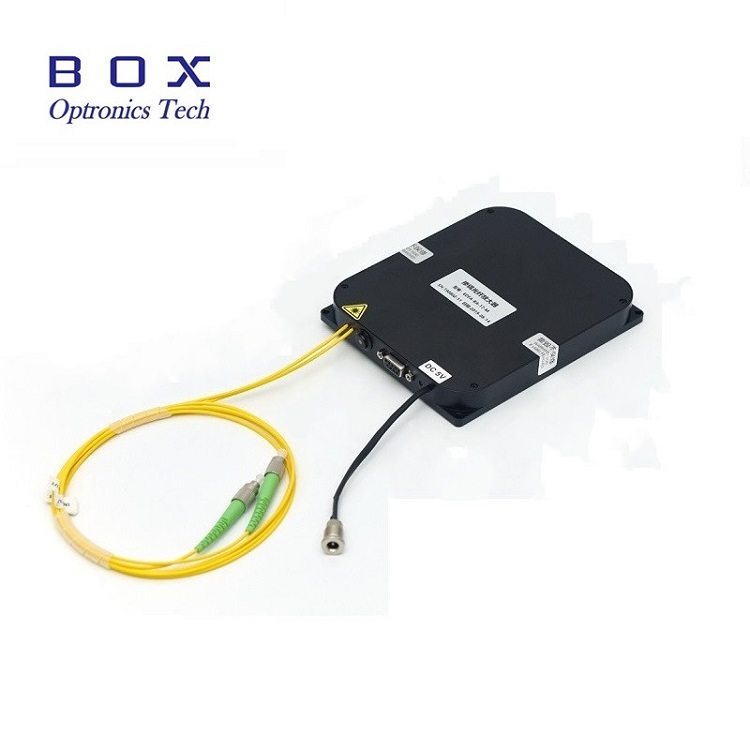

Засилувач на влакна со влакна на Ербиум

ЕДФА е засилувач на влакна заснован наЕрбиум-допирани влакнапринцип. Тој може да се пофали со предности како што се широк опсег на бранова должина, голема добивка за засилување, низок шум и голема сигурност. Широко се користи во системите за оптичка комуникација.

Компоненти на ЕДФА

ЕДФА се состои од влакна со ербиум, извор на светлина на пумпата, оптички сплитер и спојка. Влакната со ербиум-допирани е јадрото на ЕДФА. Тоа е оптичко влакно допирано со елемент и го засилува оптичкиот сигнал преку побудување на изворот на светлина на пумпата. Изворот на светло на пумпата е извор на енергија на ЕДФА и обично е ласер од полупроводник од 980nm или 1480nm. Оптичкиот сплитер ја одделува светлината на пумпата и светлината на сигналот, дозволувајќи им да се размножуваат одделно во рамките на влакната со ербиум. Спојниците ја спојуваат светлината на пумпата и светлината на сигналот во влакната со ербиум.

Принцип на работа на ЕДФА

Кога светлината на пумпата поминува низ влакно со ербиум, електроните во елементот Ербиум се возбудени на високо ниво на енергија, ставајќи го елементот Ербиум во возбудена состојба. Кога сигналната светлина поминува низ влакно со ербиум, возбудениот елемент на Ербиум испушта фотони кон светлината на сигналот, феномен познат како стимулирана емисија. Ова ја зголемува енергијата на светлото на сигналот, со што се засилува светлината на сигналот. Поточно, кога фотоните на пумпата и фотоните на сигналот се среќаваат во влакно со ербиум, тие разменуваат енергија, пренесувајќи ја енергијата на фотоните на пумпата во фотоните на сигналот. Елементот Ербиум во влакно-допие има уникатна структура на ниво на енергија што ефикасно ја пренесува енергијата на фотоните на пумпата во фотоните на сигналот, со што се засилува светлината на сигналот. Понатаму, во влакно со ербиум-допие, електроните на Ербиум елементот остануваат во возбудената состојба за многу кратко време, само по редослед на наносекунди, со што процесот на засилување е исклучително брз.

Предности на Едфа

Во споредба со другите засилувачи на влакна, EDFA ги нуди следниве предности: 1. Широк опсег на бранова должина: EDFA Покријте ги брановите C-band и B-band бранови, што ги прави погодни за разни системи за оптичка комуникација. 2. Добивка за висока засилување: ЕДФА може да постигне добивка за засилување над 30dB, со униформност со голема добивка. 3. Низок шум: ЕДФА има ниска бројка на бучава, овозможувајќи пренесување на влакна на долги растојанија. 4. Висока сигурност: ЕДФА нуди голема сигурност и долг животен век, исполнувајќи ги барањата на системите за оптичка комуникација.
