Ласери со стабилизирана пумпа FBG

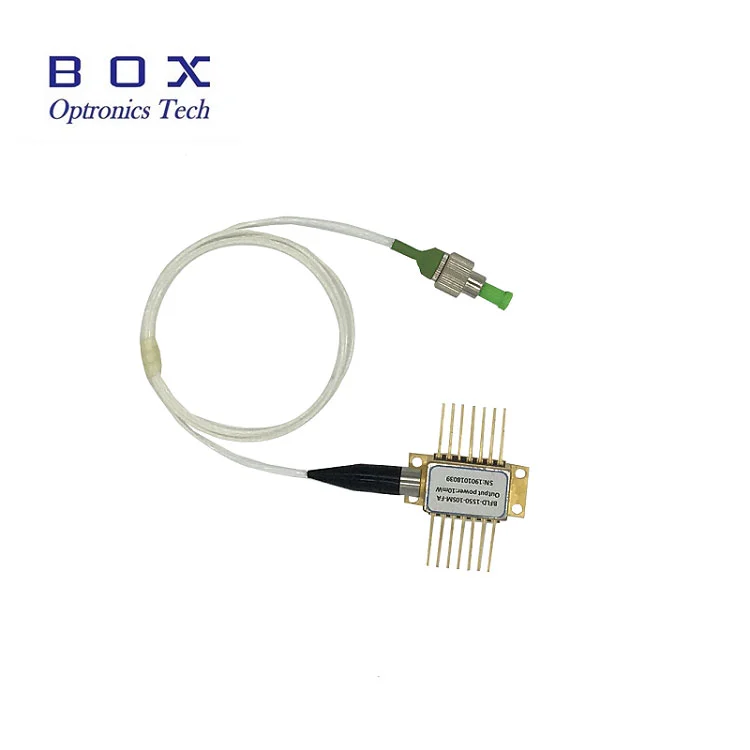

Ласерите со стабилизирана пумпа на Box Optronics Fiber-Bragg-Grating FBG се компактни ласерски диоди дизајнирани за употреба како пумпни ласери. Пакетите со пеперутка содржат интегриран термоелектричен ладилник (TEC) и термистор. Регионот на влакното означен со пар црни ленти содржи решетка врежана во влакното, која делува како рефлектор на Браг за да обезбеди повратна информација за ласерот. Стабилизираниот дизајн FBG произведува излез што е спектрално проширен со сателитски режими. FBG стабилизиран ласер не е единечен ласер со надолжен режим; додека е стабилизирана во однос на фреквенцијата, кривата на засилување ќе содржи многу различни режими. Дополнително, овие решетки на Браг се релативно нечувствителни на температура (<0,02 nm/°C). Треба да се забележи дека за ласерот со SM-pigtail, двојното влијание на влакното предизвикано од стрес може да го промени излезниот спектар на ласерската диода. Поради својствата на влакното, ласерите со PM-pigtail нема да бидат засегнати. Широко се користи во системот DWDM, EDFA и CATV.

Box Optronics нуди многу опции во FBG ласерите со стабилизирана пумпа, имаме 974nm 976nm 200mW 400mW 600mW пумпа 14-PIN ласерска диода пеперутка со Hi1060 SM влакна или PM влакна. единечен мод фибер пигтаил или помеѓу 100 и 700 mW со фибер пигтаил што ја одржува поларизацијата. Со спектрален пропусен опсег од <1 nm, тие се добро прилагодени за пумпање на јадрото на влакна допирани со ербиум, како што се засилувачите со влакна допирани со ербиум, осцилаторите со заклучување на режимот и CW ласерите.

Ласерите со стабилизирана пумпа FBG од 980 nm користат рамна конструкција со чип на подносач. Чипот со голема моќност е херметички затворен во пакет со пеперутка со 14 пински без епоксидна и флукс и е опремен со термистор, термоелектричен ладилник и монитор диода. Модулот за пумпа од 980 nm користи стабилизација FBG за да ја „заклучи“ брановата должина на емисијата. Обезбедува теснопојасен спектар без бучава, дури и при промени во температурата, погонската струја и оптичките повратни информации. Изборот на бранова должина е достапен за апликации кои бараат највисоки перформанси во контролата на спектарот со највисоки достапни моќи. Овој модул е ​​во согласност со барањето на Telcordia GR-468-CORE.
